Nasada kominowa kulista
Nasada kominowa kulista stosowana jest na przewody kominowe wentylacyjne. Kuliste i podłużne nasady obrotowe produkowane są w zakresie średnic rur dolotowych przewodów wentylacyjnych DN 150-400mm.
Nasady mogą być wykonywane z blachy aluminiowej lub blachy kwasoodpornej. Wspomagają ciąg kominowy przez wytwarzanie pod ciśnienia w przewodzie wentylacyjnym oraz zapobiegają ciągowi wstecznemu. Drugim celem stosowania nasad jest ochrona kominowego przewodu wentylacyjnego przed opadami atmosferycznymi.
Ø150
Ø200
Ø250
Ø300
Ø400
Dostępne wersje:
Modele i dane techniczne
Dokumenty

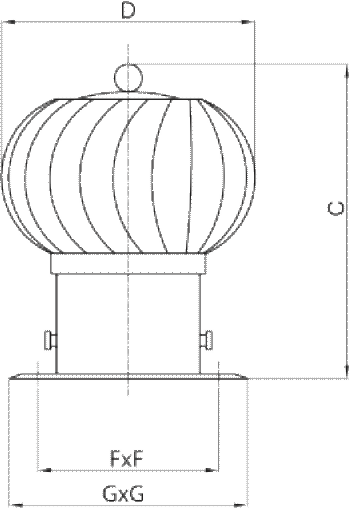

Modele i dane techniczne
kod | nazwa | [mm] | G | D | C | F |
---|---|---|---|---|---|---|
03-901 | Nasada obrotowa aluminiowa ø150 | 150 | 250 | 265 | 330 | 195 |
03-902 | Nasada obrotowa aluminiowa ø200 | 200 | 330 | 325 | 360 | 275 |
03-903 | Nasada obrotowa aluminiowa ø250 | 250 | 395 | 395 | 415 | 345 |
03-904 | Nasada obrotowa aluminiowa ø300 | 300 | 480 | 480 | 465 | 430 |
03-905 | Nasada obrotowa aluminiowa ø400 | 400 | 530 | 535 | 536 | 430 |
03-906 | Nasada obrotowa kwasoodporna ø150 | 150 | 250 | 265 | 330 | 195 |
03-907 | Nasada obrotowa kwasoodporna ø200 | 200 | 330 | 325 | 360 | 275 |
03-908 | Nasada obrotowa kwasoodporna ø250 | 250 | 395 | 395 | 415 | 345 |
03-909 | Nasada obrotowa kwasoodporna ø300 | 300 | 480 | 480 | 465 | 430 |
